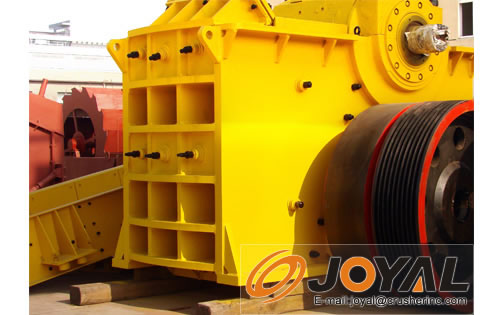

鍔式破碎機主要用于各種礦石與大塊物料的中等粒度破碎,可破碎抗壓強度不大于320Mpa的物料,分粗破和細破兩種。該系列產品規格齊全,其給料粒度為 125mm~1020mm,是初級破碎首選設備。鍔式破碎機廣泛運用于礦山、冶金、建筑、公路、鐵路、水利、化工、耐火材料及陶瓷等多種行業。
鍔式破碎機的結構主要有機架、偏心軸、大皮帶輪、飛輪、動顎、側護板、肘板、肘板后座、調隙螺桿、復位彈簧、固定顎板與活動顎板等組成,其中肘板還起到保險作用。該系列鍔式破碎機破碎方式為曲動擠壓型,電動機驅動皮帶和皮帶輪,通過偏心軸使動顎上下運動,當動顎上升時肘板和動顎間夾角變大,從而推動動顎板向定顎板接近,與此同時物料被擠壓、搓、碾等多重破碎;當動顎下行時,肘板和動顎間夾角變小,動顎板在拉桿、彈簧的作用下離開定顎板,此時已破碎物料從破碎腔下口排出,隨著電動機連續轉動破碎機動顎作周期性的壓碎和排料,該破碎機實現批量生產。
型號 | 給料口 | 電機功率 |
生產能力 閉邊排料口尺寸 |
重量 | |||||||||
50 | 70 | 80 | 100 | 125 | 150 | 200 | 225 | 250 | 300 | ||||
VPE400×600 | 600×400 | 30-40 | 26 | 38 | 45 | 60 | 75 | 6.32 | |||||
VPE500×750 | 750×500 | 45-60 | 40 | 60 | 70 | 90 | 112 | 130 | 8.75 | ||||
VPE500×900 | 900×500 | 60-75 | 45 | 72 | 85 | 100 | 130 | 10.5 | |||||
VPE600×900 | 900×600 | 60-75 | 105 | 130 | 160 | 182 | 14 | ||||||
VPE750×1050 | 1050×750 | 90-115 | 180 | 210 | 237 | 294 | 22.5 | ||||||
VPE800×1200 | 800×1200 | 115-150 | 210 | 250 | 280 | 320 | 350 | 26.65 | |||||
VPE1000×1200 | 1200×1000 | 130-150 | 265 | 302 | 370 | 402 | 44.5 | ||||||
VPE800×1350 | 800×1350 | 135-150 | 250 | 300 | 340 | 420 | 450 | 27.77 | |||||
VPE1000×1500 | 1500×1000 | 185-225 | 310 | 350 | 440 | 480 | 510 | 50.38 | |||||
VPE1200×1500 | 1500×1200 | 185-265 | 415 | 500 | 540 | 580 | 630 | 78 |
以上產量按破碎中等硬度的石灰石測定
